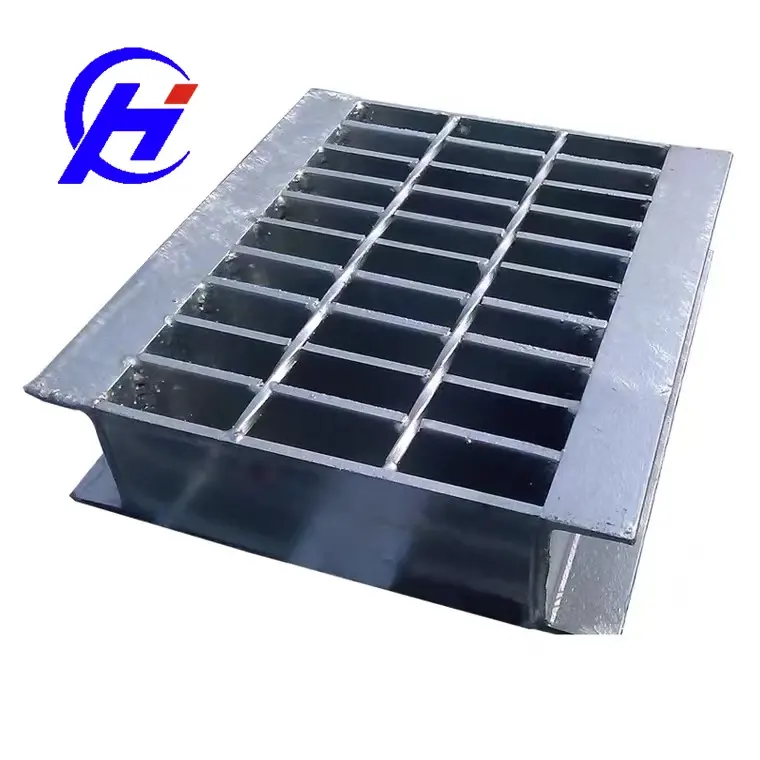

溶接鋼格子
製品説明
| 耐力バーピッチ | 20 / 30 / 40 / 60 mm（標準シリーズ） |
|---|---|
| クロスバーピッチ | 50 mm または 100 mm |
| 耐力バーサイズ | 20x3、25x3、25x5、30x4、32x5、40x5、50x6、60x6、65x5、75x6 mm |
| クロスバー | 6 x 6 mm ねじり角棒、または重荷重用 8 x 8 mm |
| 標準パネルサイズ | 1000x1000、1000x2000、1000x3000、1200x2400 mm |
| 材質 | Q235B / Q345B 炭素鋼、SS304、SS316L、アルミニウム 6063-T6 |

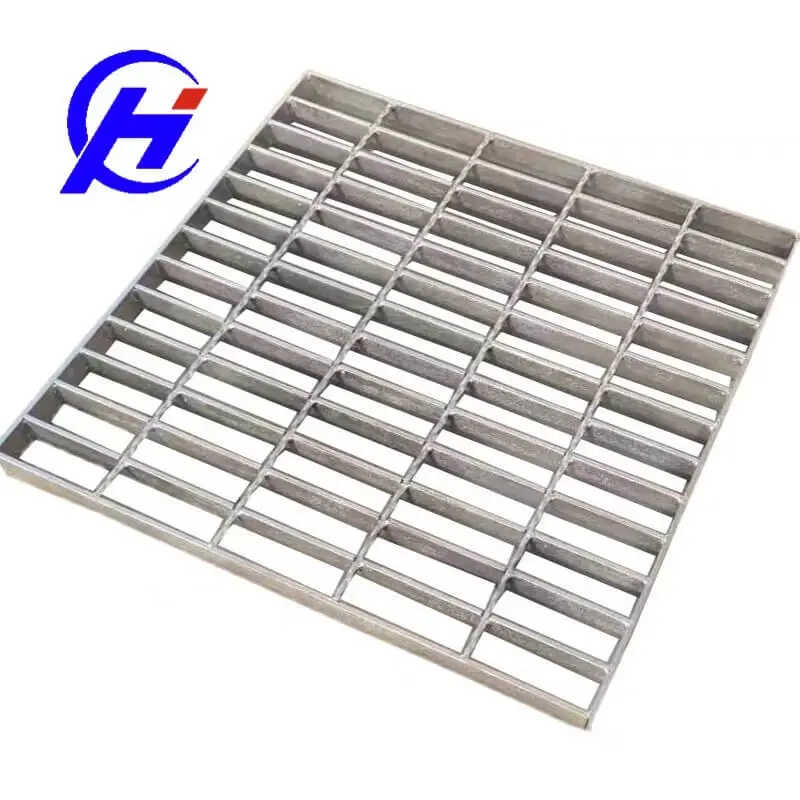

| 表面処理 | 溶融亜鉛めっき、無処理、ステンレス酸洗、粉体塗装 |
| 製造規格 | YB/T 4001.1-2007、ANSI/NAAMM MBG 531-88、EN 1090、AS 1657 |
| 固定方法 | ストリンガーへの溶接、Mクリップ、サドルクリップ、またはステンレスファスナーによるボルト固定 |
概要
溶接鋼格子は、産業界で最も広く使用されている開口型鋼製床材です。当社は、荷重支持フラットバーとねじりクロスバーを治具上で組み立て、200 kVA 抵抗溶接機で融合させて製造しており、すべての交点は機械的固定ではなく真の鍛接溶接です。
その結果、剛性のある一体型パネルが得られ、歩行者の通行、トロリー車輪、点荷重に耐えながら、水、雪、油、 debris をそのまま落下させます。パネルは単純な長方形として提供することも、円形、台形、配管貫通、コーナーノッチ、階段踏板用ノーズなど、必要な任意の形状に切断することもできます。
主な特長
- すべてのバー交差部で鍛接溶接 - 緩みバーなし、荷重下でのラッキングなし
- 開口率最大83%で、迅速な排水と自然採光を実現
- 雪、氷、異物の堆積に強いセルフクリーニング表面
- 必要に応じて鋸歯状耐力バーにより滑り抵抗を向上
- 炭素鋼、ステンレス鋼、アルミニウムに対応
- バンド付きまたは無地エッジで任意形状に切断可能
用途
溶接鋼格子の代表的な用途を以下に示します。設計ガイダンスと荷重表については、専用の用途ページをご参照ください:
よくある質問
溶接鋼格子とプレスロック鋼格子の違いは何ですか？
溶接鋼格子は抵抗溶接によりクロスバーを耐力バーに融着させるため、パネルは一枚の剛性シートとして挙動します。プレスロック鋼格子は耐力バーのスリットにクロスバーを圧入する方式で、振動や極小メッシュに適していますが、接合部は機械的固定です。
耐力バーピッチはどれを選べばよいですか？
通常の歩行者通行には30 mmピッチ、台車の車輪や小型工具の落下が想定される場所には40 mm、ヒールや小型部品、セキュリティが懸念される場所には20 mmまたは稠密格子を使用します。60 mmピッチは、歩行快適性より開口率が重視される重荷重用途に使用されます。
自社図面に基づいてグレーティングを製作できますか？
はい。パネルサイズ、バーピッチ、バーサイズ、切欠き、表面処理を記載したPDFまたはDWG図面をお送りください。当社エンジニアリングチームが生産前に承認用のCAD施工図を返送いたします。通常2営業日以内です。
最小注文数量と納期を教えてください。
標準パネルに厳格な最小数量はありません。20ftコンテナ1本が最も経済的な注文単位です。標準パネルは7〜10日で出荷、特注の寸法切りパネルは図面承認後12〜18日かかります。
